概述

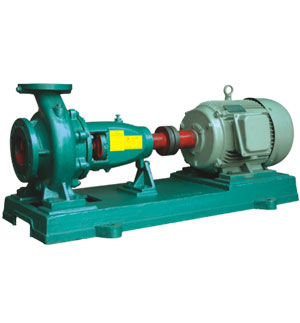

 IS型泵是单级单吸离心泵，供输送温度低于80℃的清水或物理、化学性质类似于水的其它液体，泵的进口压力小于0.3MPa，适用于工业和城市给排水及农业排灌。

 IR型热水离心泵是在IS型泵基础上派生的节能产品，适用于输送温度低于150℃的清水或物理、化学性质类似于水的介质。泵的吸入压力不大于0.8MPa，可用于热水锅炉及与换热器配套，作为循环水泵，给水泵，也可作其它用途的输水泵，如城市排水和矿山排水等。

 IY型单级单吸离心油泵也是在IS型泵基础上派生的节能产品，用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，输送介质温度小于80℃，进口压力小于0.3MPa。

型号意义

IS（IR、IY）80—65—160A

IS—单级单吸清水离心泵

IR—单级单吸热水泵

IY—单级单吸离心油泵

80—泵入口直径为80mm

65—泵出口直径为65mm

160—叶轮名义直径为160mm

A—叶轮外径切割代号（A、B、C分别表示第一、二、三次切割）

性能范围（设计点）

流量：6.3～400m³/h

扬程：5～125m

结构特点

 IS、IR、IY型泵是根据国际标准ISO2858所规定的性能和尺寸设计的。泵主要由泵体、泵盖、叶轮、轴、密封部件和悬架部件等组成。

 IS、IY型泵的结构采取后开门的结构形式，即泵体与泵盖的分界在叶轮的背面，泵体和泵盖构成泵的工作室；叶轮、轴和滚动轴承等为泵的转子；悬架和轴承部件支承泵的转子。为了平衡泵的轴向力，大多数叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔。但有些泵的轴向力不大，叶轮背面不必设密封环和平衡孔。

 IR型泵结构形式与IS型泵基本相同，泵盖与水冷室盖组成水冷室，用于可靠地冷却填料、轴及阻止热量向轴承传递。

 轴承：采用两个向心球轴承（IR泵为一个向心球轴承，两个向心推力球轴承）装在悬架内，支承泵轴，承受泵的径向力和轴向力。

 轴封：采用填料密封或机械密封，在轴封处装有轴套以保护轴。
